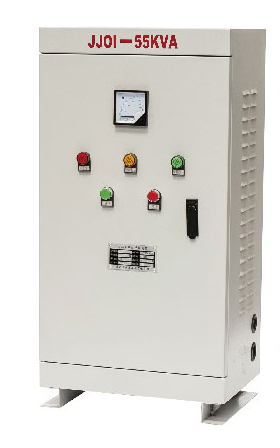

JJ01系列自耦臧壓起動柜適用于交淹380V,功率300KW以下的三相鼠籠感應 電動機作為降壓起動之用，該系列用自耦變壓器降壓的方法改善電動機對輸電網絡的影響。

1.本系列產品的主要技術數據見下表：

2.本系列產品的氣動性能：

a起動柜允許從冷態連續起動二次，每次起動時間為15S，間隔時間為30S; b起動柜允許一次或數次連續起動，而總的起動時間不超過表中規定，再次起動 前應使自耦變壓器冷卻到周圍空氣溫度。

3.本產品起動到運行轉換方式采用電流轉換，當起動電流下降到15倍額定工作電 流值時，即相當于80%額定轉速時，由起動轉換到運行。

保護是通過電流時間轉換裝置強迫轉換來實現的，此裝置的時間整定不大于表中 規定的數值。

本產品為箱式防護結構，由自耦變壓器、交流接觸器、時間繼電器、熱繼電器或 綜合保護器、中間繼電器、轉換開關等元件組成。對于75KW及以下的產品，采 用自動控制的方式，90KW及以上的產品，均具有手動和自動兩種控制方式，由轉換開關進行切換。自耦變壓器備用額定電壓60%及80%兩種接頭，出廠時一律接在 60%接頭上，80%接頭和備用。
