一、概述

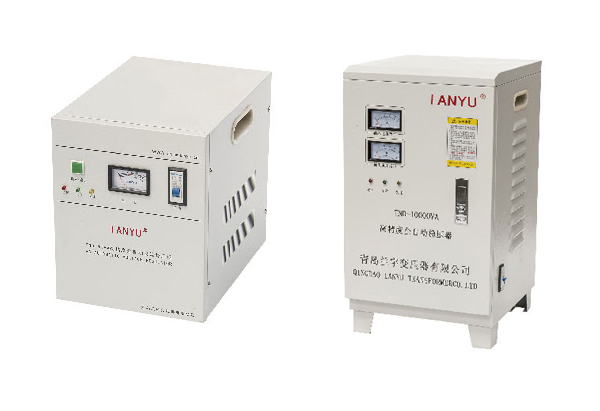

TND、TNS系列高精度全自動交流穩壓器是SVC系列交流穩壓器的革新型產品之一。SVC系列三相高稍度全自動交流穩壓器，內部由接觸式自耦調壓器、伺服式電動機、自動控制電路等組成，當電網電壓不穩定或負載變化時，自動采樣控制電路發出信號驅動伺服電機，調整自耦調壓器碳刷的位置，使輸出電壓調整到額定值并達到穩定狀態。
本穩壓器秉承了SVC優良性質，本穩壓器更具有外形精美，感觀豪華，經濟完美等特點。
二、使用場合
主要應用于辦公設備、測試設備、醫療設備、工業自動化設備、家用電器、照明系統、通訊系統等。
三、產品性能
| 輸入電壓 |
單相160V-250V三相277-430V (三相四線) |
| 輸出電壓 |
單相220V與110V三相線電壓380V相電壓220V |
| 穩壓精度 |
相電壓220V±3%與110V±2% |
| 頻率 |
50Hz/60Hz |
| 調整時間 |
<1秒（輸入電壓變化109i時） |
| 效率 |
>90% |
| 過壓保護 |
246V±4V |
| 環境溫度 |
-10°C- +40°C |
| 相對濕度 |
<95% |
| 溫升 |
<60°C |
| 波形失真 |
無附加波形失真 |
| 負載功率因素 |
0.8 |
| 抗電強度 |
1500VAC/1min無飛弧放電、無擊穿 |
| 絕緣電阻 |
整機對地絕緣電阻>5MQ |
四、外型尺寸
| 相數 |
型號規格 |
產品尺寸（mm ) |
| |
(KVA ) |
(深*寬*高） |
| 單相 |
TND -0.5 |
172*190*126 |
| TND -1 |
220*208*114 |
| TND -2 |
286*223*218 |
| TND -3 |
305*223*218 |
| TND -5 |
305*220*271 |
| TND -10 |
310*330*500 |
| TND -15 |
360*380*600 |
| TND -20 |
360*380*601 |
注：超低壓穩壓器輸入電壓范圍為135V-240V（需客戶定制）
